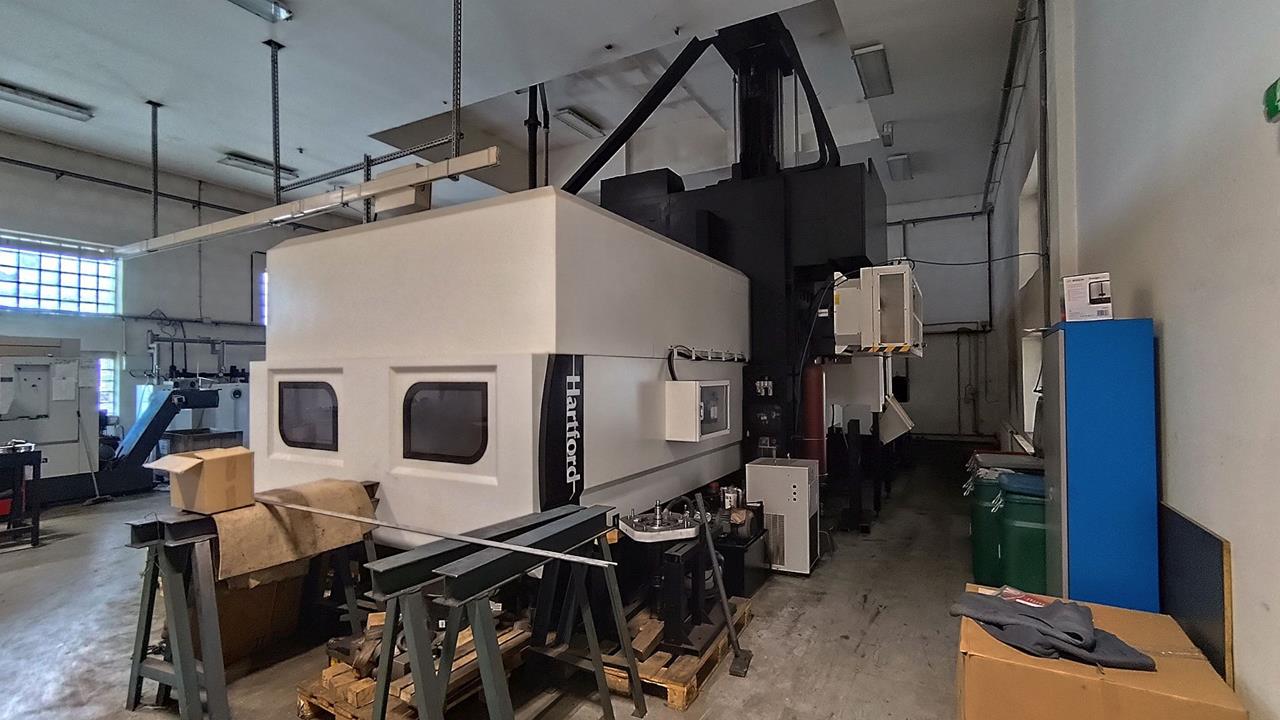

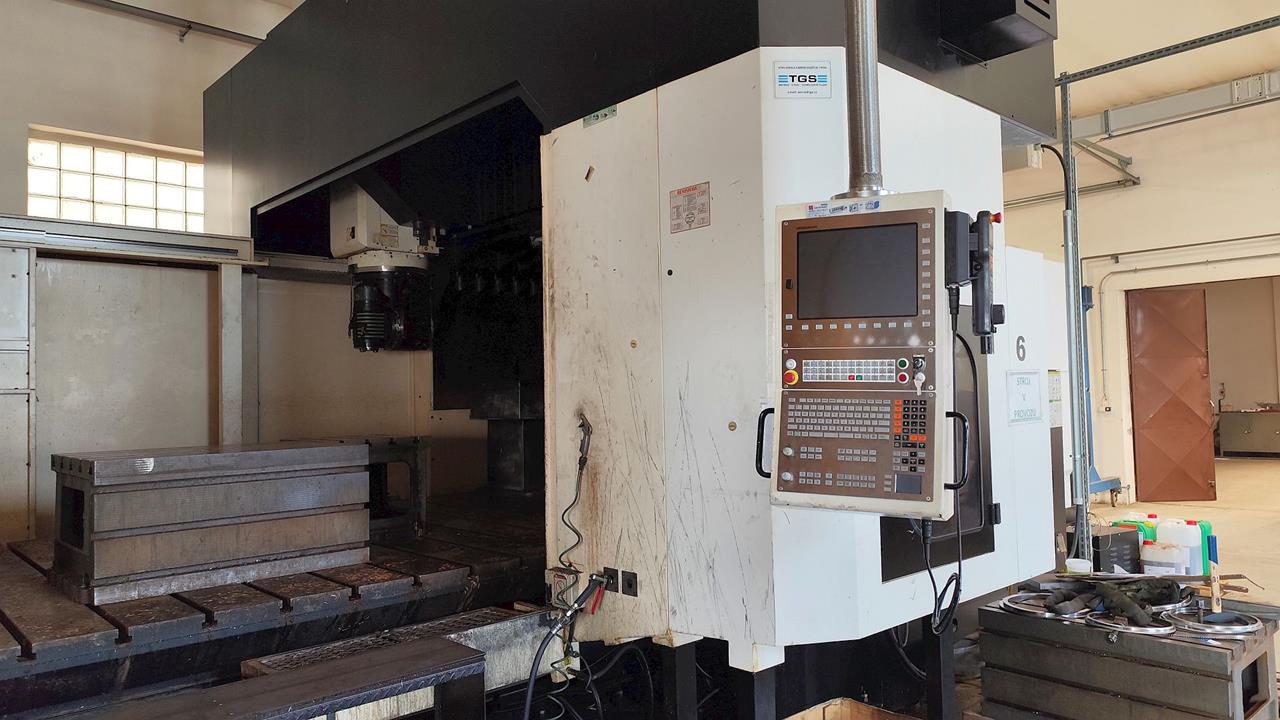

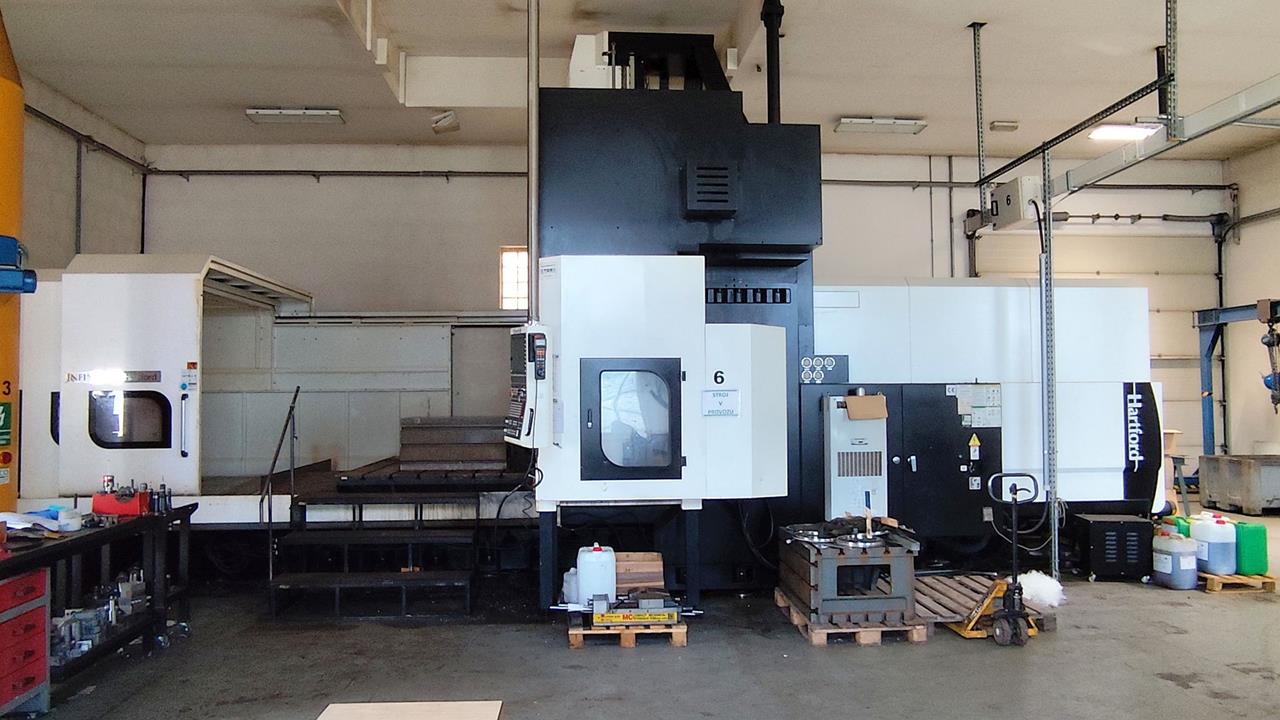

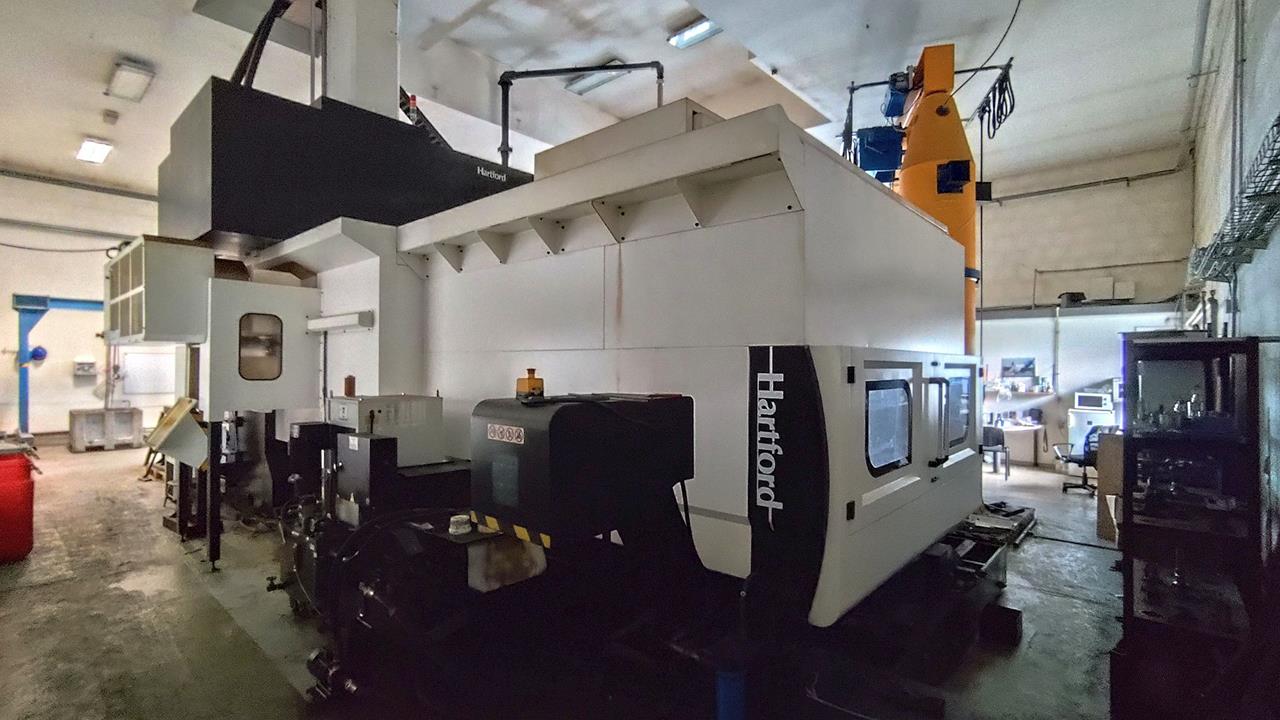

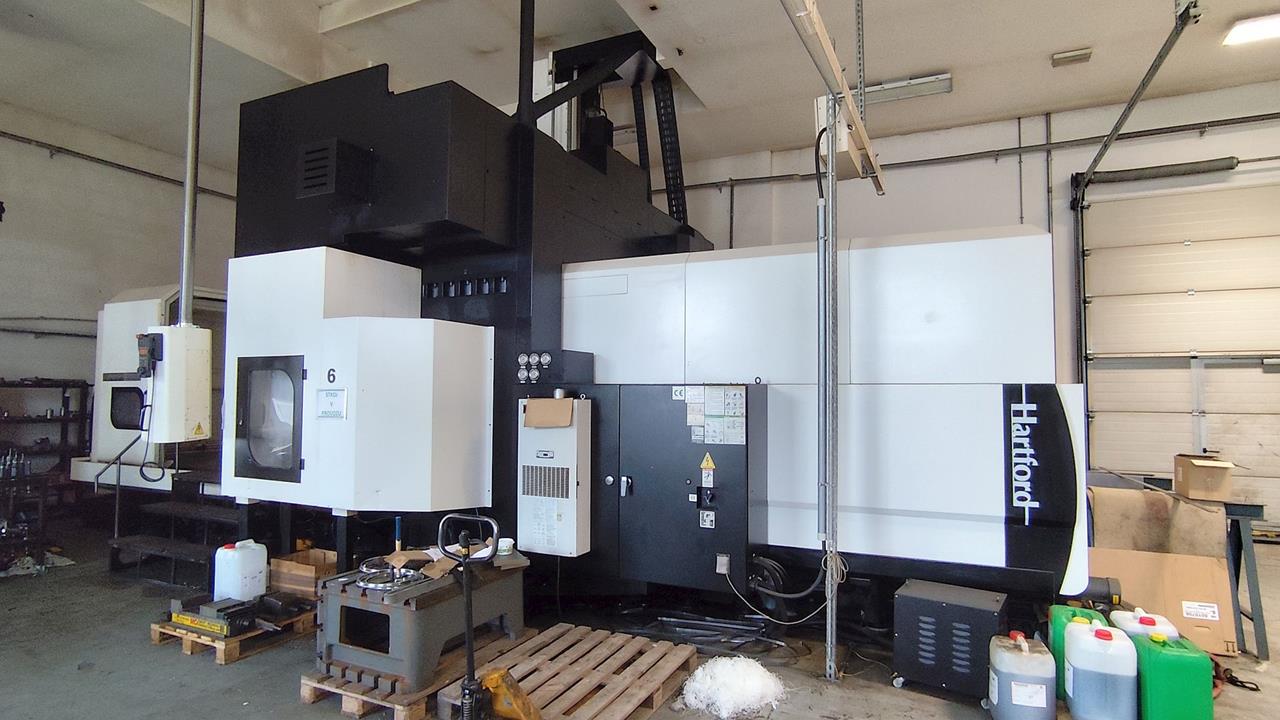

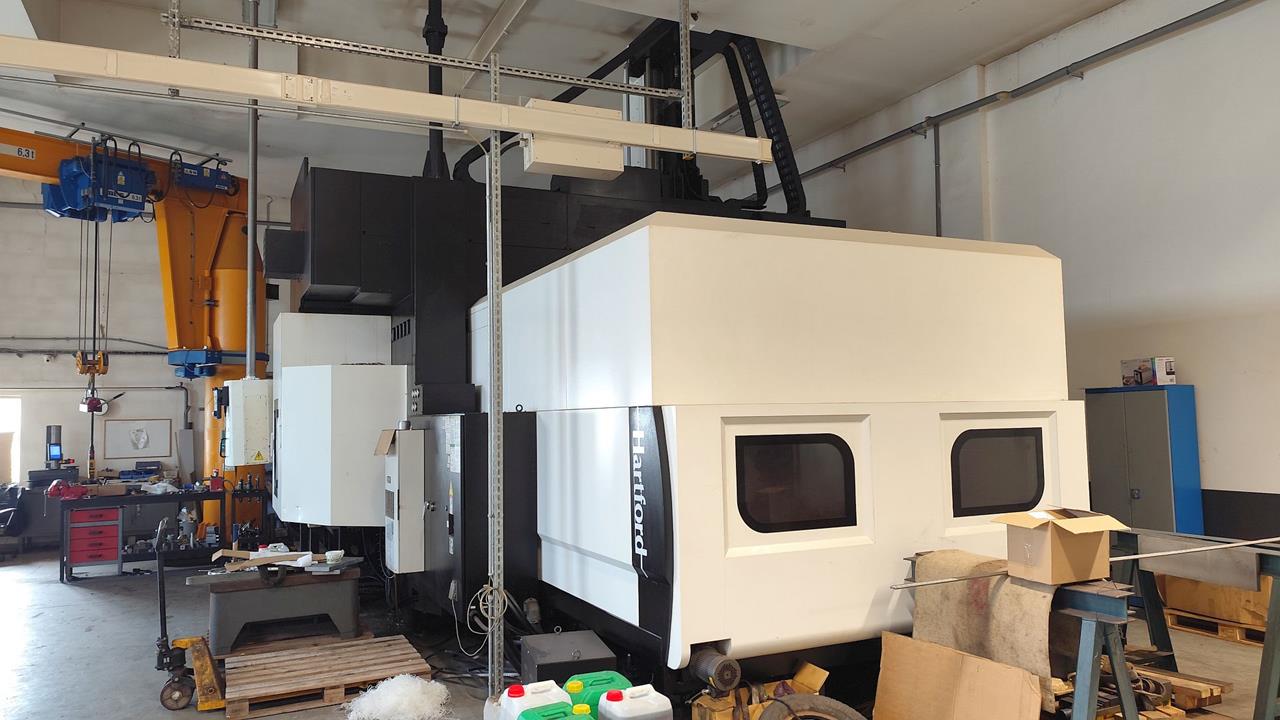

HSA – 428EA
Portal-Bearbeitungszentrum
 Spezifikation |
|
| Inv. Num. : | 5441 |
| Type: | HSA – 428EA |
| Produzent: | Hartford |
| Erzeugt: | 2015 |
| Parametern: | |
| Steuerungssystem: Heidenhain 530iHSCI | |
| Einschaltstunden: 14613 h | |
| Betriebsstunden: 5484 h | |
| Arbeitstischlänge: 4000 mm | |
| Arbeitstischbreite: 2500 mm | |
| Maximale Tischbelastung (gleichmäßig): 18000 kg | |
| Spindelantriebsleistung: 26 kW | |
| Maximaler Abstand zwischen der Spindel und dem Tisch: 2800 mm | |
| Verfahrwege X-Achse: 4000 mm | |
| Verfahrwege Y-Achse: 2800 mm | |
| Verfahrwege Z-Achse: 1400 mm | |
| Anzahl der Achsen: 5 Stücke | |
| Maximale Vertikalspindeldrehzahl: 6000 1/min | |
| Maximale Vorschubgeschwindigkeit Achse X: 10000 mm/min | |
| Maximale Vorschubgeschwindigkeit Achse Y: 10000 mm/min | |
| Maximale Vorschubgeschwindigkeit Achse Z: 10000 mm/min | |
| Kegel: ISO 50 | |
| Anzahl aller Werkzeuge: 32 Stücke | |
| Eilgang X/Y/Z: 16000/20000/15000 mm/min | |
| Max. Werkzeuggewicht: 15 kg | |
| Kühlmitteltank: 400 l | |
| Maschinenhöhe: 6415 mm | |
| Maschinenlänge: 13000 mm | |
| Maschinenbreite: 7300 mm | |
| Maschinengewicht: 44000 kg | |
| Ausstattung: | |
| Technische Dokumentation | |
| Späneförderer | |
| Handrad | |
| Spindelkopf | |
| Spindelverlängerung | |
| Winkelkopf HF-AU H265 und Verlängerter Kopf H228 | |
| Kopfpositionierung in fünf Grad | |
| IKZ 40 bar | |
| Sonde Renishaw RMP60 ( Q ) ISO50 | |
