OFA 16 SC
Abwälzfräsmaschine
 Spezifikation |
|
| Inv. Num. : | 8974 |
| Type: | OFA 16 SC |
| Produzent: | TOS |
| Erzeugt: | |
| Parametern: | |
| Öffnung in der Tischplatte O: 65 mm | |
| Maximaler Zahnraddurchmesser: 160 mm | |
| Maximales Modul: 4 | |
| Maschinenabmessungen: 3012 x 2650 x 1995 mm | |
| Maschinengewicht: 5200 kg | |
| Größter Durchmesser des gefrästen Zahnrads: 160 mm | |
| Größtes Modul des gefrästen Zahnrads: 4 mm | |
| Größter Verfahrweg des Frässchlittens: 200 mm | |
| Größter Abstand des Stützarms von der Tischfläche: 515 mm | |
| Kleinster Abstand des Stützarms von der Tischfläche: 265 mm | |
| Größter Neigungswinkel der Zahnflanken: ±85° | |
| Größter Abstand der Werkzeugachse von der Tischachse: 205 mm | |
| Kleinster Abstand der Werkzeugachse von der Tischachse: 25 mm | |
| Größte Zähnezahl des Zahnrads in der Grundausführung der Maschine: 160 | |
| Kleinste Zähnezahl des Zahnrads in der Grundausführung der Maschine: 6 | |
| Größte Zähnezahl des Zahnrads bei Ausführung mit zweigängigem Teilgetriebe: 80 | |
| Kleinste Zähnezahl des Zahnrads bei Ausführung mit zweigängigem Teilgetriebe: 3 | |
| Größter Abstand der Werkzeugachse von der Tischfläche: 370 mm | |
| Kleinster Abstand der Werkzeugachse von der Tischfläche: 170 mm | |

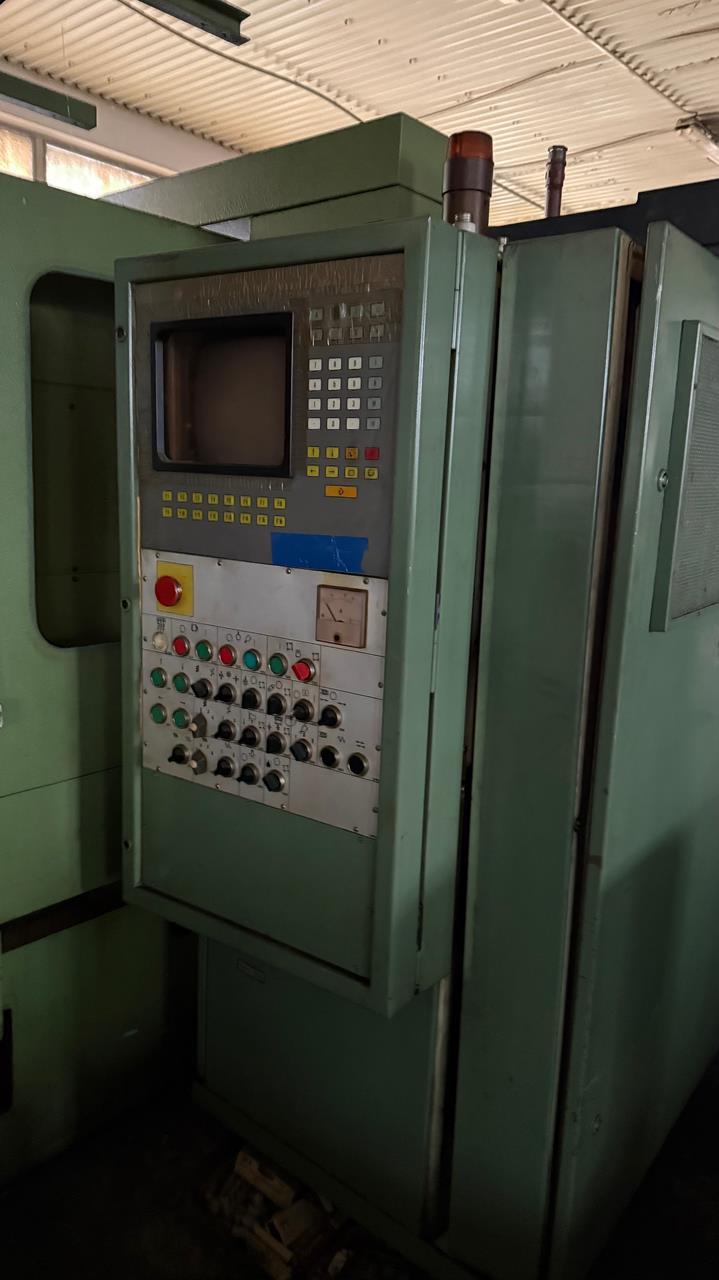

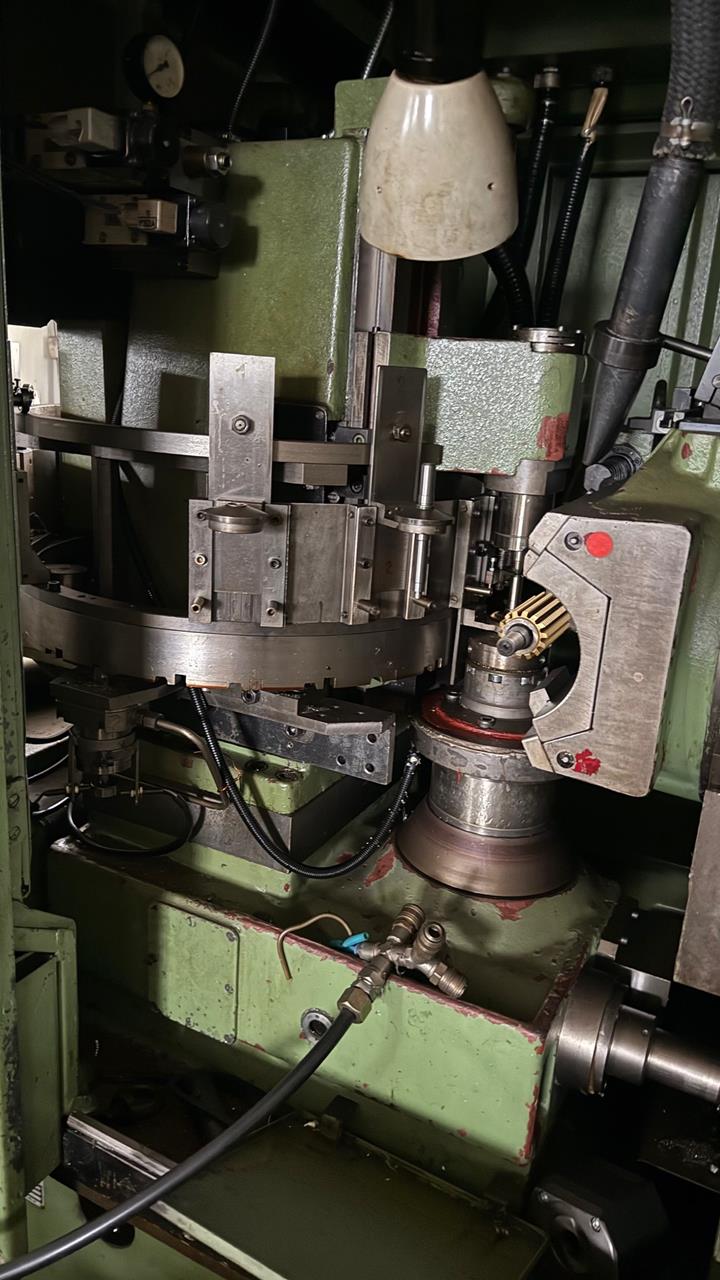

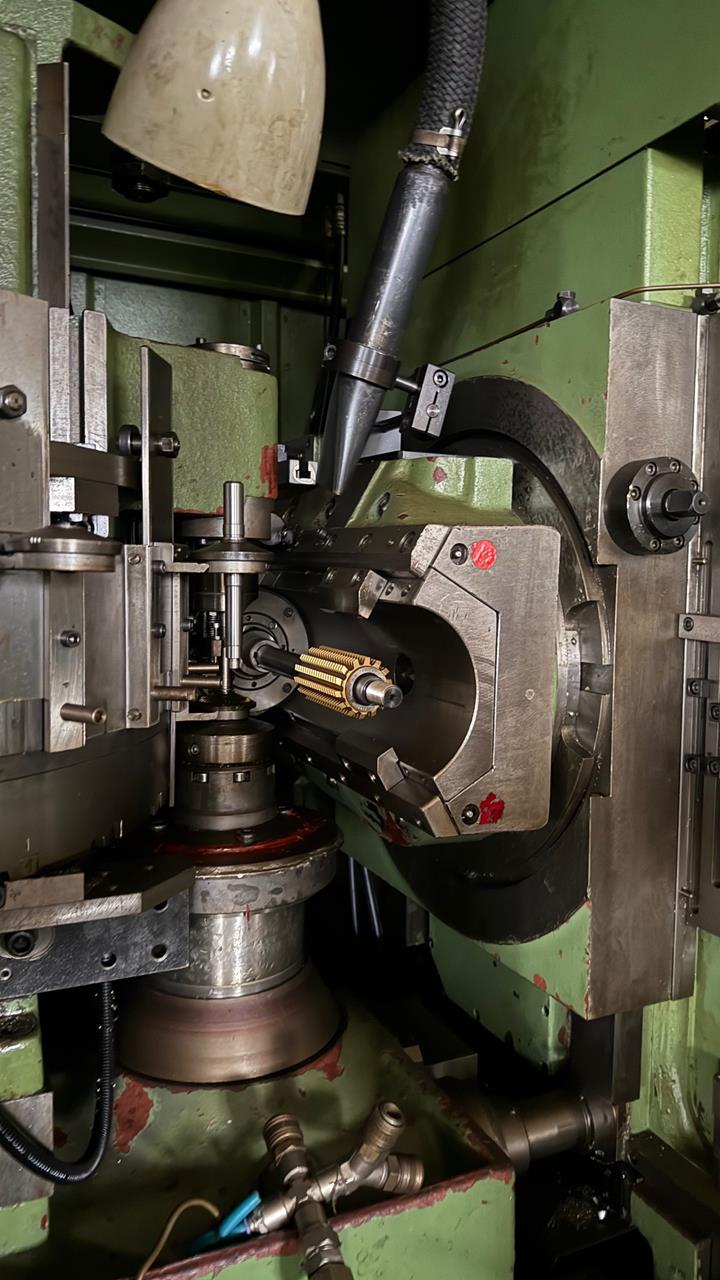

Galerie
